Cięcie blach CNC
Oferujemy usługi wypalania CNC plazmowo-gazowego blach na wypalarkach portalowych SZAFIR oraz JANTAR firmy ECKERT. Cięcie plazmowe o
mocy do 360A oraz tlenowe palnikami na tlen-propan.
Maszyny spełniają wszystkie wymagane normy polskie i europejskie w zakresie
jakości wykonania, dokładności cięcia i jakości powierzchni po cięciu Norm/EN 9013.
Wypalamy gazowo wszelkiego rodzaju elementy z blach czarnych gorącowalcowanych do grubości 200 mm oraz plazmą do grubości 70 mm.
Cięcie plazmowe poprzez wąską strefę wpływu ciepła umożliwia cięcie cienkich blach, już od 0,5 mm.
Parametry naszych wycinarek:
Parametry wycinarki SZAFIR BL2:
pole robocze: 3000 x 6000
szybkość cięcia do 12.000 mm/min.
dwa palniki Harris`a na tlen-propan 198 2TF
inwertorowy agregat plazmowy HiFocus+ 360i z palnikiem PerCut370.1M + 370.2M
sterowanie CNC ECS859
pozycjonowanie z dokładnością do 0.005 mm
Parametry wycinarki JANTAR-2:
pole robocze: 3000 x 12000
szybkość cięcia do 12.000 mm/min.
dwa palniki Harris`a na tlen-propan 198 2TF
sterowanie CNC ECS859
pozycjonowanie z dokładnością do 0.005 mm
możliwość cięcia detali do 13500 mm.
CIĘCIE PLAZMOWE:
Agregat plazmowy HiFocus pracujący w granicach 20 - 360A pozwalający na cięcie stali konstrukcyjnej technologią HiFocusPLUS w zakresie
od 0,5 do 70-80 mm (zależnie od gatunku stali).
Proponowany zakres cięcia z przebijaniem przy zastosowaniu urządzenia w produkcji 0,5 do 40 mm.
Urządzenie alternatywne do cięcia laserem obniżające 4- kro tnie koszty zakupu i użytkowania.
Agregat obsługuje sterowanie CNC procesem cięcia z zastosowaniem maszynowego palnika plazmowego PerCut 370 z dwiema wymiennymi głwowicami, przy użyciu tlenu, powietrza oraz gazów szlachetnych (Ar, H2, N2) jako gazów plazmowych.
Zalety cięcia plazmowego:
znaczne prędkości do 12000 mm/ min.
wysoka jakość cięcia
niski koszt cięcia 1 mb
cięcie bez podgrzewania - szybkie przebijanie
wąska strefa wpływu cięcia
niewielka szczelina cięcia
możliwość cięcia bez nadpalania materiałów cienkich
cięcie aluminium do 60 mm
cięcie mosiądzu
Wady cięcia plazmowego:
duży hałas
silne promieniowanie
duża ilość gazów i dymów
zmiany w strefie wpływu cięcia
ukosowanie ( w przypadku plazmy HD minimalne do 2st.
Nasze możliwości w technologii cięcia plazmowego:
- cięcie plazmowe blach w zakresie od 0.5 do 70 mm
- technologia HD w zakresie 4.0 - 20 mm
- max.format detali: 3000x6000mm

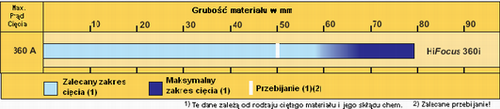

Zakres cięcia plazmowego ilustruje poniższa tabela:
TRASOWANIE:
Technologia trasowania zastępuje prace wykonywane przez trasera. Proces ten odbywa się z prędkością do 12 m / min i z dokładnością ± 0,2 mm.
Palnik plazmowy jest tu urządzeniem trasującym- za pomocą łuku plazmowego żłobi w blasze rowek o szerokości 0,8 mm i głębokości 0,2 mm.
CIĘCIE PLAZMOWE PROFILI- rozcinanie w ażury:
Oferujemy usługi wycinania profili ażurowych z dwuteowników i innych profili gorącowalcowanych. Cięcie plazmą w żadane wzory. Wykonujemy obliczenia potrzeben do złożenia z belki
odpowiedniej belki ażurowej.
Możliwe równeż wycinanie ażurów i wzorów w gotowym na wymiar profilu.
Wycinamy również wzory / otwory w profilach kwadratowych i prostokątnych oraz innych profilach zimnogiętych.
Palniki firmy HARRIS odróżniają się nie tylko szczególną konstrukcją i materiałami zastosowanymi do ich produkcji, lecz również precyzją i wysoką
jakością montażu. Zastosowanie w konstrukcji rurek ze stali nierdzewnej, specjalnych stopów przy główce palnika, zaworów gwarantujących długotrwałą
szczelność pozwala na długą pracę nawet w najcięższych warunkach. Głównym czynnikiem wpływającym na znaczne obniżenie kosztów cięcia tlenowego
jest zastosowanie w procesie cięcia takich gazów jak: propan-butan lub gaz ziemny. Porównując zużycie gazów w palniku na propan 198 2TF z
innymi palnikami stosowanymi w cięciu maszynowym możemy mówić nawet o dziesięciokrotnym obniżeniu kosztów pracy.
Ze względu na bardzo niskie zużycie gazu palnego nie występuje konieczność tak częstego wymieniania butli jak przy acetylenie.
Automatyczna regulacja ciśnień gazów pozwala na przebijanie blach do grubości 150 mm bez potrzeby nawiercania otworów.
Zalety cięcia tlenowego:
Doskonała jakość cięcia dla materiałów grubszych niż 5 mm
Niskie koszty
Możliwość uzyskania prostej powierzchni cięcia, minimalnie zanieczyszczonej
Idealne do zastosowań wielopalnikowych
Możliwość ukosowania tlenowego
Wady cięcia tlenowego:
Duża strefa wpływu ciepła
Niska szybkość cięcia
Nie nadaje się do cięcia aluminium, stali nierdzewnej, mosiądzu ani miedzi
Nasze możliwości w technologii cięcia tlenowego:
- cięcie gazowe blach w zakresie od 4.0 do 200 mm
- max.format detali: 3000x13500mm
WŁASNY MAGAZYN BLACH- MATERIAŁ OD RĘKI:
Detale wykonujemy ze stali poiadanej na stanie magazynowym lub z materiału powierzonego. Na swoim magazynie posiadamy
pełen asortyment blach ocynkowanych oraz blach czarnych w grubościach od 0,5 - 60,0 mm (wyroby z atestem 3.1).
Oferujemy:
- wypalanie z materiału własnego lub powierzonego
- cięcie gazem i plazmą realizowane w technologii CNC (sterowanie komputerem)
- cięcie blach z wysoką precyzją, charakteryzujące się dokładnością rzędu:
max. +/- 1,0 mm - przy paleniu gazowym
max. +/- 0,5mm - przy paleniu plazmowym (technologia Hi-Definition)
- wysoką jakość, zarówno krawędzi jak i konturów wycinanego detalu
- trasowanie plazmowe/ znakowanie detali- z prędkością 12.000 mm/min. Znakowanie lini gięcia, miejsca wierceń otworów itp.
 Cięcie plazmowe / gazowe CNC - folder informacyjny
Zastosowanie technologii CNC w naszych maszynach pozwala nam na wypalanie dowolnych kształtów nawet w blachach bardzo grubych.
